Przekładnia indeksująca to-precyzyjne narzędzie mechaniczne służące do przekształcania ciągłego ruchu wejściowego na przerywany ruch wyjściowy. Dzięki precyzyjnym krzywkom i łożyskom igiełkowym mechanizm indeksujący zapewnia skuteczne indeksowanie; posiada również dokładne pozycjonowanie, płynną pracę i brak luzów. Jedna z głównych części współczesnej automatyki przemysłowej, jest szeroko stosowana w zautomatyzowanym montażu, pakowaniu, drukowaniu i sprzęcie medycznym.

Zaprojektowana z myślą o zapewnieniu przerywanego ruchu z niezwykłą dokładnością indeksowania, przekładnia indeksująca zapewnia-samoczynność blokowania podczas umieszczania, doskonałe przenoszenie momentu obrotowego i płynną pracę. Mechanizm indeksujący krzywki jest dobrze-znany ze swojej trwałości i długiej żywotności ze względu na niewielkie rozmiary, niski poziom hałasu, dobrą wydajność przy-szybkościach i prostą konstrukcję. Jest doskonałym zamiennikiem metod konwencjonalnych, w tym kół zapadkowych i kół rowkowych.

Powszechnie stosowany w wielu różnych zastosowaniach napędowych, indeksator krzywkowy typu 45DS Shaft DS jest konwencjonalnym modelem wału. Seria ta szczególnie nadaje się do konfiguracji wymagających montażu sprzęgieł, przekładni lub podobnych elementów. Praca z tego rodzaju mechanizmem podziałowym krzywkowym wymaga dokładnych tolerancji otworu i rowka wpustowego, aby zagwarantować prawidłowe działanie:

Tolerancja +0.015/-0 mm dla apertury

+0.015/-0 mm to tolerancja rowka wpustowego.

Zastosowania takie jak napędy taśm przenośnikowych, przekładnie zębate i sprzęgła bezluzowe- zależą w dużym stopniu od prawidłowego dopasowania i wyrównania komponentów, dlatego te tolerancje są niezbędne. Utrzymanie tych limitów pomoże znacznie obniżyć ryzyko eksploatacji i przedłużyć żywotność maszyny.

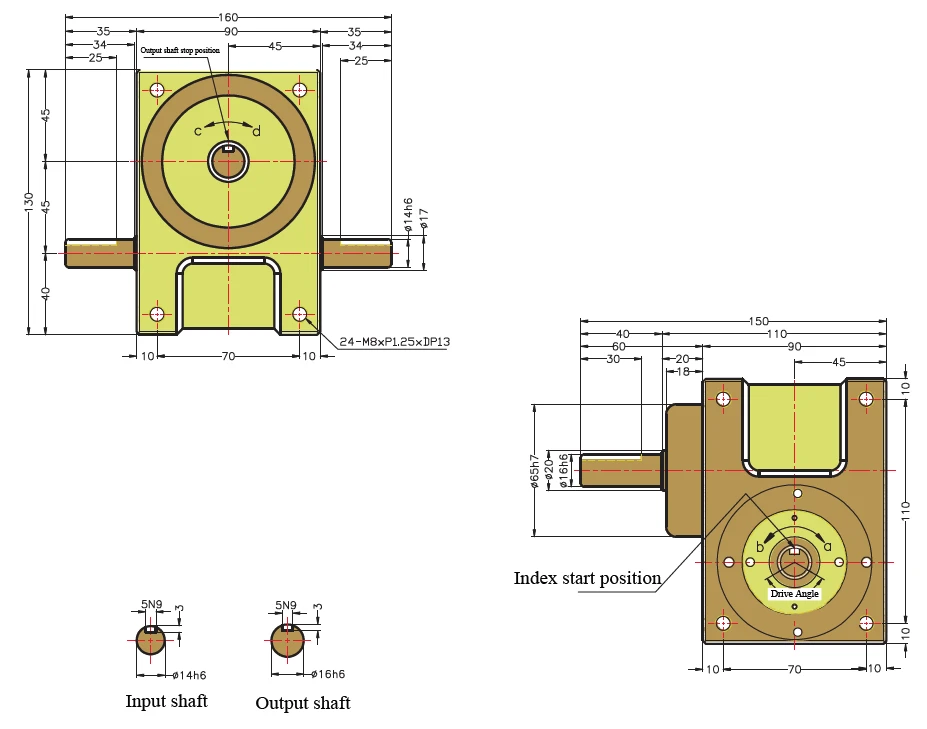

45DS Dimension Drawing

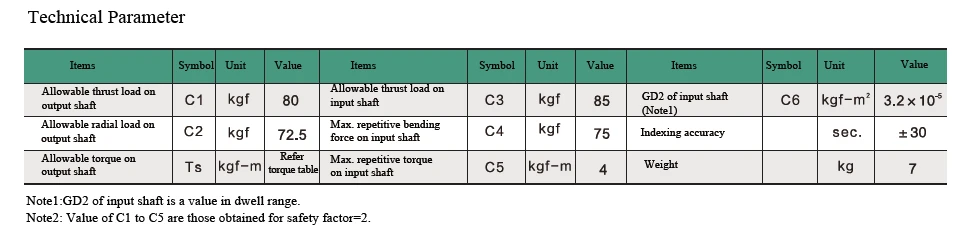

45DS Parameter

Analiza parametrów tabeli

Przedmiot	Parametr 45DS	Wartość	Przewaga nad tradycyjnymi grzechotkami/napędami Genewa
Dokładność indeksowania	±30 sekund	Odchylenie pozycjonowania Mniejsze lub równe 0,01 mm w opakowaniu/montażu, co zmniejsza defekty	3x większa dokładność niż w przypadku tradycyjnych urządzeń (±2 minuty), bez dryfu pozycjonowania
Obciążenie promieniowe wału wyjściowego	80kgf	Stabilnie wytrzymuje przedmioty o masie 20 kg bez odkształceń podczas ciągłej pracy	60% większa nośność w porównaniu do tradycyjnych urządzeń (50kgf), odpowiednia do cięższych detali
Tolerancja otworu/wpustu	+0.015/-0 mm	Idealne dopasowanie do komponentów, redukujące 90% błędów związanych z zakleszczeniem	Tradycyjne urządzenia mają tolerancję ± 0,05 mm i są podatne na przestoje sprzętu z powodu niewspółosiowości
Hałas operacyjny	Mniej niż lub równo 60 dB	Nadaje się do warsztatów-wrażliwych na hałas, takich jak placówki medyczne i elektroniczne	Tradycyjne urządzenia charakteryzują się hałasem większym lub równym 75 dB, co wymaga dodatkowych środków redukcji hałasu

Dzięki precyzyjnemu mechanizmowi krzywkowemu i łożyskom igiełkowym rozdzielacz krzywkowy osiąga sporadyczny ruch.

Kierowanie kamerą w celu obracania się:Wał wejściowy napędza krzywkę.

Profil krzywki napędza wał wyjściowy:Krzywa profilu krzywki przekazuje ruch na wał wyjściowy poprzez łożysko igiełkowe, kończąc w ten sposób działanie indeksujące.

Utrzymuj stałą pozycję zatrzymania:Mechanizm blokujący na etapie-bez indeksowania utrzymuje wał wyjściowy w miejscu, gwarantując w ten sposób dokładne ustawienie.

Sceny wymagające przerywanego ruchu będą raczej odpowiednie dla tego specjalnego trybu ruchu, ponieważ zapewnia on dzielnikowi krzywki dużą powtarzalność i wysoką dokładność.

1. Linia automatycznego montażu obudowy telefonu komórkowego

2. Maszyna do pakowania przekąsek

3. Maszyna do montażu rurki infuzyjnej

P: Co to jest podział kamery?

Odp.: Wysoka precyzja i duża powtarzalność definiują rozdzielacz krzywkowy, urządzenie mechaniczne, które zamienia ruch ciągły w ruch przerywany.

P: Dzielniki krzywek mają przede wszystkim dwa cele.

O: W dziedzinach takich jak zautomatyzowany montaż, pakowanie, drukowanie i produkcja farmaceutyczna-wymagające dokładnego indeksowania-również jest to szeroko wykorzystywane.

P: Wybór odpowiedniego rozdzielacza krzywki:

Odp.: Wybierz odpowiedni model w oparciu o środowisko użytkowania, obciążenie, precyzję indeksowania i wymagania dotyczące szybkości.

P: Jak zachować rozdzielacz krzywki?

Odp.: Aby zapobiec przeciążeniu lub nadmiernej prędkości, należy regularnie smarować, czyścić i sprawdzać stan roboczy.

P: Czy można dostosować rozdzielacz krzywki?

Odp.: Można świadczyć usługi dostosowane do indywidualnych potrzeb, aby zaspokoić określone potrzeby i kryteria funkcjonalne.
