W dziedzinie produkcji części precyzyjnych i skrzyń biegów Hansheng Automation dysponuje profesjonalnym zespołem ds. rozwiązań, który zgromadził bogate doświadczenie, koncentrując się przez wiele lat na produkcji dużych stołów obrotowych. Poniżej wyjaśnię Państwu duże stoły obrotowe na podstawie naszych klasycznych przypadków doboru, a także praktyczne porady dotyczące doboru i konserwacji sprzętu oraz wyboru odpowiedniego silnika. Aby zagwarantować naszym klientom spersonalizowane, najwyższej jakości produkty odpowiadające ich szczególnym wymaganiom, świadczymy również usługi obróbki CNC i wykwalifikowaną produkcję kół zębatych.

Jeśli masz powiązane potrzeby produktowe, skontaktuj się z nami! Przekażemy Ci więcej informacji o parametrach produktu.

1. Używaj-precyzyjnych czujników: duże stoły obrotowe można wyposażyć w-precyzyjne czujniki kąta lub enkodery do pomiaru położenia i prędkości platformy obrotowej. Czujniki te mogą dostarczać bardzo dokładne sygnały zwrotne, pomagając systemowi sterowania w osiągnięciu-precyzyjnego pozycjonowania.

2. Zoptymalizuj algorytm sterowania: System sterowania powinien używać zoptymalizowanego algorytmu do obliczania położenia i prędkości platformy obrotowej i dostosowywania go zgodnie z sygnałem zwrotnym. Na przykład algorytm sterowania PID może zostać wykorzystany do regulacji przyspieszania i zwalniania platformy obrotowej w celu uzyskania dokładniejszego pozycjonowania.

3. Kalibracja i regulacja: aby uzyskać-wysoką precyzję pozycjonowania, należy skalibrować i wyregulować pusty stół obrotowy. Obejmuje to dostosowanie czynników, takich jak odchylenie kątowe, tarcie i bezwładność platformy obrotowej, aby zapewnić dokładne ustawienie platformy obrotowej w żądanym położeniu.

4. Używaj-precyzyjnych napędów i silników: aby osiągnąć-precyzyjne pozycjonowanie, w wydrążonym stole obrotowym muszą być stosowane-precyzyjne napędy i silniki. Urządzenia te powinny być w stanie zapewnić wystarczający moment obrotowy i prędkość, aby zapewnić-precyzyjny ruch stołu obrotowego.

HRT series hollow rotary table

Poniżej znajduje się przypadek wyboru, w którym pomogliśmy klientowi z Malezji. Dowiedzieliśmy się szczegółowo o scenariuszu zastosowania klienta i odkryliśmy, że potrzebuje on-precyzyjnej i cichej platformy obrotowej. Po przesianiu zarekomendowaliśmy naszą platformę obrotową serii Hollow, która charakteryzuje się dużą sztywnością, wysoką precyzją i długą żywotnością oraz w pełni spełnia potrzeby klientów. Podczas procesu selekcji uwzględniliśmy głównie masę ładunku, prędkość roboczą, wymagania dotyczące dokładności i możliwość dostosowania do środowiska. Po wielu testach i regulacjach przeprowadzonych przez zespół techniczny ostatecznie wybraliśmy platformy obrotowe serii HRT i HRTK.

Pusta przysłona: 150 mm

Metoda instalacji: instalacja pozioma

Prędkość wyjściowa: 15 obr./min

Masa ładunku: 200kg

①HRTK280JS-L1-SV1 (22-110-145-M8)

drawing of HRTK280JS

PARAMETER OF HRTK280JS

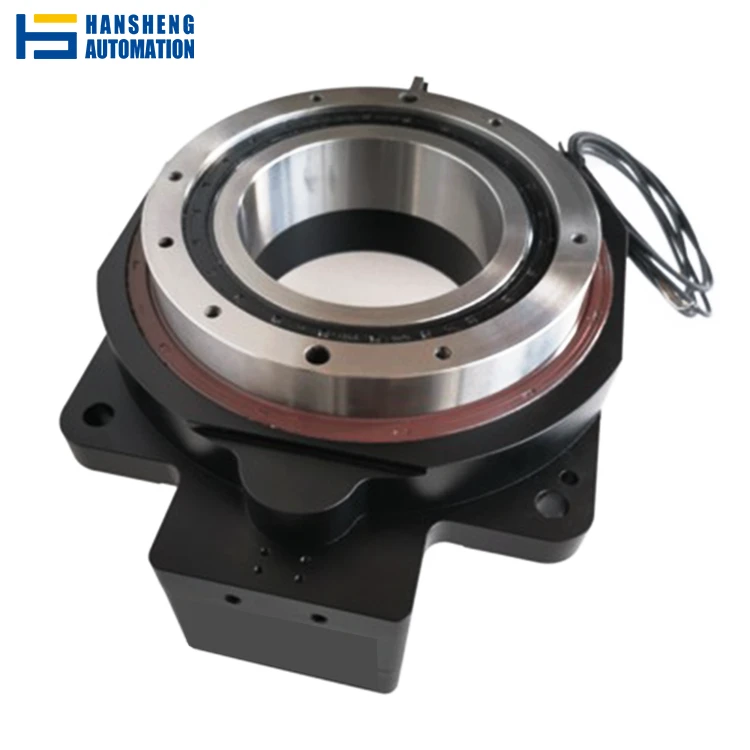

②HRT350JS-L2-24-100-145-M8

drawing

PARAMETER

Jeżeli nie jest to potwierdzony model, prosimy o podanie nam poniższych informacji, nasz inżynier dokona obliczeń i zweryfikuje model.
1) Masa ładunku
2) Średnica talerza obrotowego
3) Maksymalna prędkość. Lub ile sekund obrócić o ile stopni?
4) Czy jest jakiś rysunek lub zdjęcie aplikacji?
5) Instalacja pozioma, pionowa czy podwieszana?

1. Określ średnicę talerza obrotowego: Średnicę talerza obrotowego należy określić w zależności od potrzeb powierzchni roboczej klienta. Jest to związane z udźwigiem platformy i zasięgiem pracy.

2. Prędkość: Prędkość jest jednym z podstawowych parametrów platformy obrotowej. Określa szybkość platformy i należy ją wybrać zgodnie z wymaganiami rzeczywistego scenariusza aplikacji.

3. Obciążenie dysku: Określ maksymalne obciążenie, jakie może wytrzymać dysk, co jest bezpośrednio związane ze stabilnością i bezpieczeństwem platformy obrotowej.

4. Obliczenie momentu obrotowego i bezwładności: Oblicz wymagany moment obrotowy i bezwładność w zależności od obciążenia i prędkości, aby upewnić się, że platforma obrotowa może spełnić wymagania dotyczące mocy wyjściowej.

5. Przełożenie prędkości: Wybierz odpowiedni współczynnik prędkości, aby ułatwić dopasowanie silnika i układu napędowego oraz poprawić efektywność energetyczną.

6. Dopasuj moc silnika: Wybierz silnik o odpowiedniej mocy zgodnie z wymaganym momentem obrotowym i bezwładnością, aby zapewnić płynną pracę platformy obrotowej.

7. Błąd dokładności: Wybierz duże stoły obrotowe o odpowiednim poziomie dokładności zgodnie z wymaganiami dotyczącymi dokładności aplikacji, aby spełnić dokładność przetwarzania lub pozycjonowania.

8. Zarezerwowana przestrzeń: Podczas projektowania i instalacji należy wziąć pod uwagę układ przestrzenny wokół platformy obrotowej i zarezerwować wystarczającą przestrzeń do obsługi i konserwacji.

9. Dopasowanie rozmiaru: Parametry wymiarowe, takie jak średnica zewnętrzna, otwór i grubość wybranych dużych stołów obrotowych, powinny odpowiadać środowisku zastosowania, aby zapewnić kompatybilność z innym sprzętem lub konstrukcjami.

10. Materiały i procesy produkcyjne: Wybierz odpowiednie materiały i procesy produkcyjne zgodnie ze środowiskiem pracy i wymaganiami dotyczącymi obciążenia, aby poprawić trwałość i niezawodność platformy obrotowej.

11. Instalacja i konserwacja: Wybierz duże stoły obrotowe, które są łatwe w montażu i konserwacji, co pomaga obniżyć-terminowe koszty operacyjne.

12. Profesjonalne narzędzia programowe i wsparcie inżyniera: Korzystanie z profesjonalnego oprogramowania inżynierskiego i doświadczonych inżynierów do obliczeń i analiz wyboru może uzyskać dokładniejsze zalecenia dotyczące wyboru.

Silnik serwo AC

Serwosilniki prądu przemiennego charakteryzują się dużą precyzją, dużą prędkością i dobrą stabilnością momentu obrotowego, dzięki czemu nadają się do zastosowań o wysokich wymaganiach w zakresie-wysokiej prędkości obrotowej i stabilności pustych platform obrotowych. Jednocześnie moc wyjściowa serwosilnika prądu przemiennego jest wysoka, a odpowiednie napięcie i moc można wybrać w celu zaspokojenia potrzeb w różnych sytuacjach.

Bezszczotkowy silnik serwo prądu stałego

Bezszczotkowe serwomotory prądu stałego charakteryzują się dużą mocą, wysoką wydajnością i niskim poziomem hałasu, dzięki czemu nadają się do zastosowań wymagających wysokiego momentu obrotowego i precyzji w pustych platformach obrotowych. Bezszczotkowy serwomotor prądu stałego ma również zalety, takie jak długa żywotność i dobre możliwości sterowania, co pozwala lepiej zapewnić-długoterminową stabilną pracę pustych platform obrotowych.

Serwosilnik krokowy

Serwosilniki krokowe charakteryzują się wysoką dokładnością pozycjonowania i silnym-zakłóceniem, dzięki czemu nadają się do zastosowań, w których wymagane jest-wysoka precyzja pozycjonowania i mikrosterowanie w przypadku pustych platform obrotowych. Chociaż prędkość serwomotoru krokowego jest mniejsza niż pozostałych dwóch, ma dobrą stabilność i dokładność, co może zapewnić stabilność i dokładność pustej platformy obrotowej.

P: Jakie są podstawowe funkcje dużego stołu obrotowego?

Odp.: Ten produkt został zaprojektowany głównie z myślą o-precyzyjnym pozycjonowaniu obrotowym. W połączeniu z-precyzyjnymi czujnikami, napędami i zoptymalizowanym systemem sterowania może sprostać wymaganiom ruchu obrotowego o dużym-obciążeniu i{4}}stabilności, dzięki czemu nadaje się do zastosowań przemysłowych o rygorystycznych wymaganiach dotyczących dokładności i nośności.

P: Jakie kluczowe kwestie należy wziąć pod uwagę przy wyborze modelu?

Odp.: Wyjaśnij podstawowe parametry, takie jak średnica gramofonu, nośność i prędkość, aby dopasować je do rzeczywistych wymagań pracy.
Oblicz wymagany moment obrotowy i bezwładność, aby upewnić się, że moc wyjściowa spełnia wymagania.
Wybierz sprzęt na odpowiednim poziomie w oparciu o wymaganą dokładność, biorąc pod uwagę również przełożenie prędkości i moc silnika.
Zapewnij przestrzeń do instalacji i konserwacji, aby mieć pewność, że wymiary są zgodne ze środowiskiem aplikacji.
Wybierz odpowiednie materiały i procesy produkcyjne w oparciu o środowisko operacyjne, aby zwiększyć trwałość sprzętu.

P: Jakie typy serwomotorów nadają się do dużych stołów obrotowych?

Odp.: Serwosilniki prądu przemiennego: oferują wysoką precyzję, dużą prędkość i doskonałą stabilność momentu obrotowego. Nadają się do zastosowań wymagających-dużej prędkości obrotowej i wysokiej stabilności. Można wybrać odpowiednie napięcie i moc, aby dostosować je do różnych warunków pracy.

Bezszczotkowe serwomotory prądu stałego: oferują dużą moc, wysoką wydajność i niski poziom hałasu, odpowiednie do zastosowań wymagających wysokiego momentu obrotowego i wysokiej precyzji. Mają także długą żywotność i duże możliwości sterowania, co zapewnia-długoterminową stabilną pracę.
Serwosilniki krokowe: zapewniają wysoką dokładność pozycjonowania i silne-zakłócenia, odpowiednie do zastosowań wymagających-precyzyjnego pozycjonowania i mikrosterowania. Chociaż oferują niższe prędkości, zapewniają wyjątkową stabilność i dokładność.

P: Jakie są zastosowania dużych stołów obrotowych?

Odp.: Nadają się do zastosowań przemysłowych wymagających dużego-obciążenia i-precyzyjnego ruchu obrotowego, takich jak precyzyjna obróbka, zautomatyzowany montaż i kontrola ciężkiego sprzętu. Typowym przykładem są wymagania malezyjskiego klienta dotyczące wysokiej-precyzji i niskiego-hałasu.

P: Jakie inne powiązane produkty oferuje Hansheng Automation?

Odp.: Oprócz obrotowych indeksatorów zapewniamy również precyzyjne reduktory, takie jak indeksatory krzywkowe, przekładnie planetarne i napędy harmoniczne, a także usługi w zakresie produkcji kół zębatych i obróbki CNC, aby zaspokoić potrzeby różnych zastosowań przemysłowych.
