Czy papiernia ma niewystarczającą dokładność cięcia? Fabryka napojów borykająca się z wąskim gardłem w szybkości napełniania? Fabryka elementów złącznych charakteryzuje się niską wydajnością sortowania? Oferujemy rozwiązania w zakresie modernizacji precyzyjnych skrzyń biegów, takie jak przekładnie{{0}kątowe z wałami drążonymi (standardowa dokładność mniejsza niż 15-sekund łukowych) i reduktory planetarne klasy P2-z luzem mniejszym lub równym 3-minut kątowych. Oferujemy także rozwiązania obejmujące-odlewane precyzyjnie duże podstawy sprzętu, precyzyjne-oprawy uziemiające, części zamienne do sterowania przemysłowego do szybkiej wymiany (części FA) oraz części naprawcze z precyzyjnym frezowaniem i toczeniem ±0,01 mm. Dzięki tym rozwiązaniom Twoja linia produkcyjna może osiągnąć lepszą dokładność i podwójną wydajność bez przerywania produkcji.
co to jest przekładnia kątowa z wałem drążonym?
Przekładnia kątowa z wałem drążonym-to precyzyjna przekładnia, która łączy w sobie wspomaganie układu kierowniczego o kącie prostym-90 stopni z centralnym wałem drążonym do przewlekania linek. Silnik jest zamontowany prostopadle do stołu obrotowego pod kątem 90-stopni, a w celu zwiększenia wyjściowego momentu obrotowego zastosowano wielostopniową-przekładnię zębatą. W konstrukcji wału drążonego mieszczą się również kable i rury powietrzne. Jego podstawowa wartość polega na zaspokojeniu potrzeby-precyzyjnego przenoszenia wysokiego momentu obrotowego w-środowiskach o ograniczonej przestrzeni. W porównaniu z tradycyjnymi przekładniami podłączanymi bezpośrednio, zmniejsza wysokość montażu o ponad 40% i zapewnia powtarzalną dokładność pozycjonowania wynoszącą ± 30 sekund łukowych. Jest szeroko stosowany w sprzęcie automatyki, złączach robotycznych i innych zastosowaniach, w których zarówno przestrzeń, jak i precyzja mają kluczowe znaczenie.

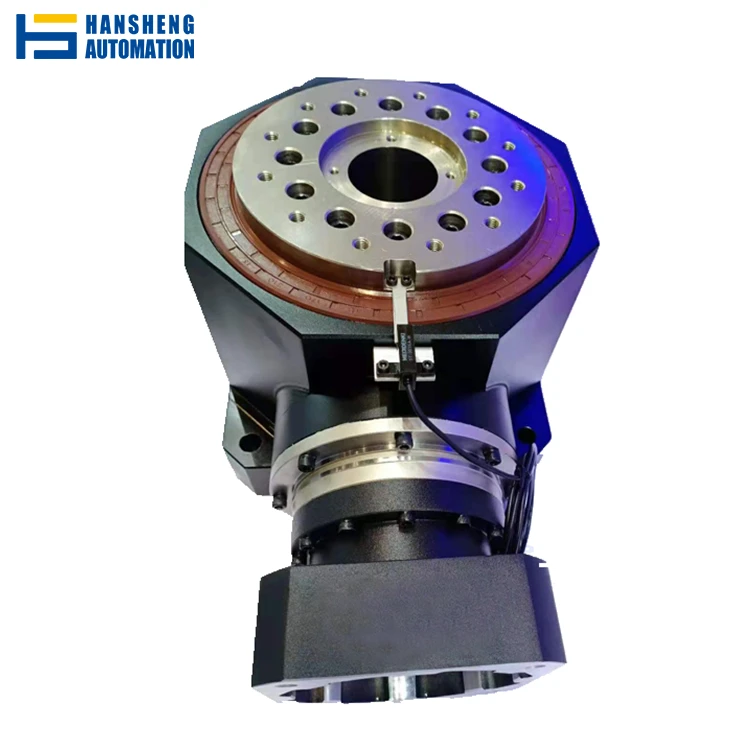

ProduktyFotografia
Modele i parametry
Aplikacja
Czteropozycyjna płytka indeksująca
Ramię mechaniczne
Jak wybrać odpowiedni model?
Podczas dokonywania wyboru prosimy o podanie następujących informacji naszemu zespołowi sprzedaży technicznej, a nasi inżynierowie wybiorą odpowiedni model w oparciu o Państwa potrzeby
(1) Jakie jest obciążenie? Rozmiar i kształt ładunku;
(2) Materiał gramofonu: stal lub aluminium lub ________, średnica zewnętrzna=_______ mm, grubość=_______ mm;
(3) Ile jest stanowisk roboczych i jak działają;
(4) Czas pracy na przejazd=czas obrotu + czas pozycjonowania: ________ sekund=________+________ sekund;
(5) Waga oprawy: _________ kg/sztuka, ilość oprawy: ________ sztuk;
(6) Dotyczy zdjęć, rysunków i innych informacji o Twoim urządzeniu.
produkt Ważne cechy i korzystne efekty
W zastosowaniach o ograniczonej przestrzeni-przekładnie kątowe z wałami drążonymi są często kompaktowe, co jest zaletą.
Różne potrzeby w zakresie wejścia/wyjścia i różnorodne opcje montażu możliwe dzięki wałem drążonym pomagają spełnić oba wymagania.
Potrafią przenosić duży moment obrotowy i nadają się do-ciężkich zastosowań.
Zaprojektowane z myślą o dużej wydajności przy niewielkich luzach, szczególnie w zastosowaniach wymagających dokładnego ruchu, jest to szczególnie pomocne.
Wszechstronność jest powszechna w robotyce, opakowaniach, przenośnikach i systemach transportu materiałów ze względu na ich zdolność adaptacji i dokładność.
Często zadawane pytania
P: Czy istnieje różnica między-przekładniami z wałem drążonym kątowym a przekładniami z wałem drążonym pod kątem 90 stopni?
Odp.: Kluczowe różnice polegają na strukturze transmisji i scenariuszach zastosowań:
W przekładniach-kątowych z wałem drążonym zastosowano wielostopniową-przekładnię zębatą, skupiającą się na „wysokim momencie obrotowym i kompaktowych rozmiarach” (np. moment obrotowy 1800 N·m można zintegrować w obudowie o średnicy 300 mm), dzięki czemu nadają się do dużych obciążeń.
W skrzyniach biegów z wałem drążonym o kącie 90 stopni zazwyczaj wykorzystuje się przekładnię ślimakową, skupiającą się na „wysokiej precyzji i niskim poziomie hałasu”, ale oferującą niższy moment obrotowy (zwykle mniejszy niż lub równy 1000 N·m).
Zalecenia dotyczące wyboru: wybierz przekładnię-kątową z wałem drążonym do-ciężkich zastosowań (takich jak spawanie samochodów) oraz przekładnię z wałem drążonym o kącie 90 stopni do zastosowań precyzyjnych i małych obciążeń (np. testowanie elektroniki).
P: Jak mogę zapewnić współosiowość silnika i skrzyni biegów podczas instalacji?
Odp.: Współosiowość jest krytyczna. Wykonaj następujące kroki:
Za pomocą czujnika zegarowego zmierzyć bicie promieniowe pomiędzy kołnierzem silnika a wałem wejściowym skrzyni biegów. Błąd musi być mniejszy lub równy 0,02 mm.
Zastosuj metodę „kołek ustalający + wstępne dokręcenie śruby”: Najpierw użyj kołka ustalającego do wstępnego pozycjonowania, a następnie dokręć śruby po przekątnej (moment dokręcania 50-80 N·m). Na koniec dokręcić kluczem dynamometrycznym do wskazanej wartości.
P: Co powinienem zrobić, jeśli po długotrwałym-użytkowaniu z mojej skrzyni biegów wycieka olej?
Odp.: Wyciek oleju jest często spowodowany starzeniem się uszczelek, a rozwiązanie jest proste:
Lokalizacja: Powszechnie spotykana przy uszczelnieniach wału wejściowego lub wyjściowego (w 90% przypadków jest to spowodowane zużytymi uszczelnieniami wału).
Etapy wymiany: Wyłączyć silnik → Zdjąć kołnierz silnika → Wymontować starą uszczelkę olejową za pomocą specjalnego narzędzia → Zamontować nową.
Środki zapobiegawcze: Sprawdzaj poziom oleju co sześć miesięcy (uzupełniaj specjalnym olejem przekładniowym, gdy jego poziom spadnie poniżej 1/3 wziernika), aby zapobiec wyciekom ciśnienia spowodowanym nadmiernym poziomem oleju.
P: Czy skrzynia biegów może być używana na zewnątrz lub w wilgotnym środowisku? Jakie środki ochronne są wymagane?
Odp.: Do użytku na zewnątrz wymagane są dostosowane rozwiązania zabezpieczające:
Środowiska wilgotne/zakurzone: zmień stopień ochrony na IP65 (podwójne-wargowe uszczelnienie olejowe na końcu wału + uszczelka obudowy) i napełnij przekładnię-smarem wodoodpornym.
Do użytku na zewnątrz, narażonych na deszcz: Zamontuj osłonę przeciwdeszczową (możemy dostosować osłonę ze stali nierdzewnej) i zastąp otwór wentylacyjny wodoodpornym zaworem odpowietrzającym.
W środowisku mgły solnej (np. nad morzem): Ocynkować powierzchnię obudowy i pomalować ją farbą w sprayu, a następnie dodać do skrzyni biegów inhibitor rdzy.
