Dzięki naszej gamie czujników krzywkowych, pustych stołów obrotowych, napędów harmonicznych i przekładni planetarnych firma Hansheng Automation specjalizuje się w dostarczaniu wysoce precyzyjnych rozwiązań w zakresie sterowania ruchem. Aby zagwarantować naszym klientom spersonalizowane, najwyższej jakości produkty odpowiadające ich szczególnym wymaganiom, świadczymy również usługi obróbki CNC i wykwalifikowaną produkcję kół zębatych.

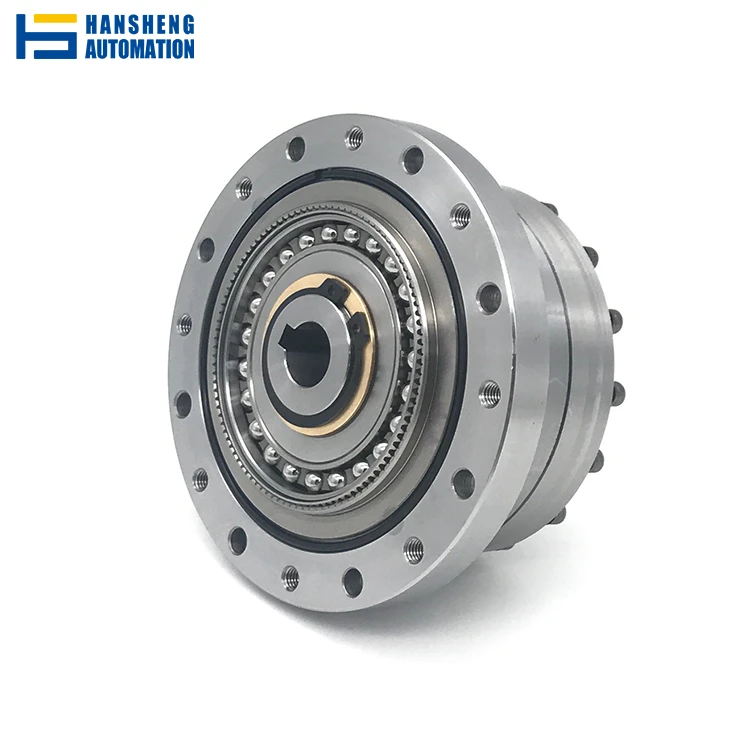

Precyzyjne reduktory biegów Harmonic Drive to rodzaj bardzo dokładnego i kompaktowego mechanizmu przekładniowego, szeroko stosowanego w zastosowaniach wymagających precyzyjnego sterowania ruchem, takich jak robotyka, lotnictwo i automatyka. Są znane ze swojej unikalnej konstrukcji, która składa się z trzech kluczowych elementów: generatora fal, splajnu elastycznego i splajnu kołowego.

Generator fal: Kształt cienkiego dysku-łożyska-kulkowego stosowanego w generatorach fal jest eliptyczny. Odkształca splajn elastyczny, specjalnie w celu interakcji ze splajnem kołowym w wyznaczonych miejscach.

Splajn elastyczny: mniej zębów niż w przypadku wielowypustu kołowego, to elastyczne,-cylindryczne koło zębate o cienkich ściankach mieści się wewnątrz wielowypustu kołowego. Splajn elastyczny kształtuje się odpowiednio do kształtu generatora fal.

Splajn kołowy: Wielowypust kołowy współdziała z wielowypustem elastycznym jak sztywna przekładnia z zębami wewnętrznymi. Duży współczynnik redukcji jest możliwy dzięki niewielkiej różnicy w liczbie zębów pomiędzy wypustem elastycznym a wielowypustem kołowym.

Wysoki współczynnik redukcji: Napęd harmoniczny może osiągnąć bardzo wysoki współczynnik redukcji dzięki specjalnej elastycznej konstrukcji przekładni, zwykle od 50:1 do 300:1 lub nawet wyższy.

Wysoka precyzja: Specjalna koncepcja pracy może zmniejszyć luz i zapewnić dość wysoką dokładność pozycjonowania, odpowiednią do precyzyjnego sterowania i urządzeń automatyki.

Mały rozmiar i niewielka waga: Napęd harmoniczny ma niewielkie wymiary i niewielką wagę w porównaniu z konwencjonalną przekładnią zębatą, co nadaje się do imprez z ograniczeniami objętości i masy.

Wysoka zdolność przenoszenia momentu obrotowego: Duża nośność i napęd harmoniczny mogą przenosić duży moment obrotowy nawet przy niewielkich rozmiarach.

Wysoka sztywność: Napęd harmoniczny może zapewnić dużą sztywność i nośność, ponieważ jego powierzchnia styku podczas przenoszenia jest dość duża.

Płynna praca: Niski poziom hałasu, odpowiedni do obszarów wymagających cichej pracy i zasada elastycznego odkształcania umożliwiają płynną pracę,-tj. swobodny-uderzenia ruchu.

Poniżej znajduje się wspólny przypadek wyboru. Specjalizujemy się w dostosowywaniu rozwiązań idealnie odpowiadających potrzebom naszych klientów. Ściśle komunikujemy się z klientami podczas procesu selekcji, aby zrozumieć ich wymagania dotyczące aplikacji i warunki pracy. Na podstawie informacji dostarczonych przez Klienta zespół inżynierów przeprowadzi obliczenia i weryfikację, zarekomenduje odpowiednie modele i kompletne rozwiązania.

Stan pracy

1. Jaka jest prędkość: Prędkość wejściowa+-3500 obr./min

2. Masa ładunku: Reduktor ten stosowany jest do wału obrotowego od 0° do 90°, który podtrzymuje wrzeciono z piłą. Masa brzeszczotu wynosi+-200Klg

3. Gdzie stosować: Użyj bezszczotkowego silnika wejściowego EM3A-10ALA, znamionowy moment obrotowy 3,18 Nm

Poleć model

CSF40-I, z niestandardowym kołnierzem i uszczelką. (Zwykle dostosowujemy kołnierze lub płyty łączące dla klientów na podstawie rysunków silnika dostarczonych przez klientów)

drawing of CSF40-I

TECHNICAL PARAMETER

Roboty przemysłowe, przemysł lotniczy, sprzęt półprzewodnikowy, sprzęt medyczny, sprzęt pomiarowy i optyczny, precyzyjne reduktory z napędem harmonicznym, zwykle spotykane w zautomatyzowanych liniach produkcyjnych.

Roboty przemysłowe: Ze względu na wysoką precyzję i dużą sztywność, reduktory harmonicznych są szeroko stosowane w przegubach robotów przemysłowych.

Przemysł lotniczy: W układach sterowania pojazdów kosmicznych reduktory harmonicznych są stosowane jako ważne elementy precyzyjnej kontroli położenia.

Sprzęt półprzewodnikowy: Sprzęt do produkcji półprzewodników wymaga dużej precyzji i niezawodności, a reduktory harmonicznych mogą spełnić te wymagania.

Sprzęt medyczny: na przykład roboty chirurgiczne, sprzęt diagnostyczny itp. wymagają precyzyjnego sterowania i cichej pracy, a reduktory harmonicznych są idealnym wyborem.

Sprzęt pomiarowy i optyczny: reduktory harmonicznych są również szeroko stosowane w-precyzyjnych przyrządach pomiarowych, sprzęcie optycznym i maszynach precyzyjnych.

Zautomatyzowane linie produkcyjne: w zautomatyzowanym sprzęcie i-precyzyjnych liniach montażowych do precyzyjnego sterowania ruchem stosuje się reduktory harmonicznych.

P: Dlaczego reduktory harmonicznych są tak dokładne?

Odp.: Reduktor harmonicznych osiąga ruch poprzez sprężyste odkształcenie elastycznego koła zębatego. Powierzchnia styku przekładni jest duża, punktów zazębienia jest wiele, a luz jest bardzo mały, dzięki czemu można uzyskać-wysoką precyzję pozycjonowania.

P: Jaka jest żywotność reduktora harmonicznych?

Odp.: Żywotność reduktora harmonicznych zależy od takich czynników, jak środowisko użytkowania, obciążenie i smarowanie. Ogólnie rzecz biorąc, jego żywotność może sięgać dziesiątek tysięcy godzin, ale przy dużym obciążeniu lub trudnych warunkach może być wymagana regularna konserwacja.

P: W jakich środowiskach pracy nadają się reduktory harmonicznych?

Odp.: Reduktory harmonicznych nadają się do środowisk charakteryzujących się dużą precyzją, niskim poziomem hałasu, lekką i kompaktową konstrukcją, ale nie nadają się do długotrwałej-pracy przy dużym obciążeniu lub-szybkiej pracy.

P: Jakie są wymagania konserwacyjne dla reduktorów harmonicznych?

Odp.: W przypadku reduktorów harmonicznych należy regularnie sprawdzać stan oleju smarowego, szczególnie przy dużym obciążeniu lub częstym użytkowaniu. Terminowa wymiana oleju smarowego może wydłużyć jego żywotność.

P: Jak wybrać reduktory harmonicznych?

Odp.: Przy wyborze należy wziąć pod uwagę takie czynniki, jak przełożenie redukcyjne, wymagania dotyczące momentu obrotowego, dokładność, warunki obciążenia itp. w zależności od konkretnych zastosowań i zazwyczaj należy je dostosować do konkretnej wielkości sprzętu i wymagań użytkowania.

P: Jakie są zalety reduktorów harmonicznych w porównaniu z innymi typami reduktorów?

Odp.: W porównaniu z innymi typami reduktorów, zaletami reduktorów harmonicznych jest wysoki współczynnik redukcji, wysoka precyzja, niski luz, niewielka waga i kompaktowe rozmiary, które nadają się do precyzyjnych pól sterowania.
